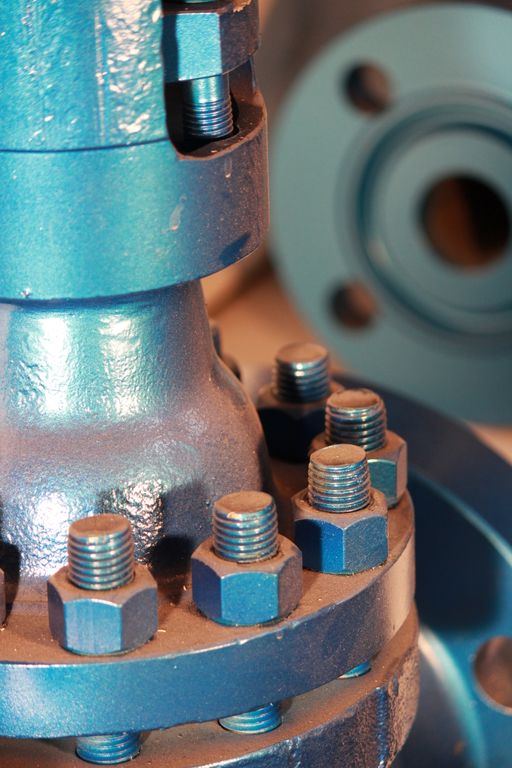

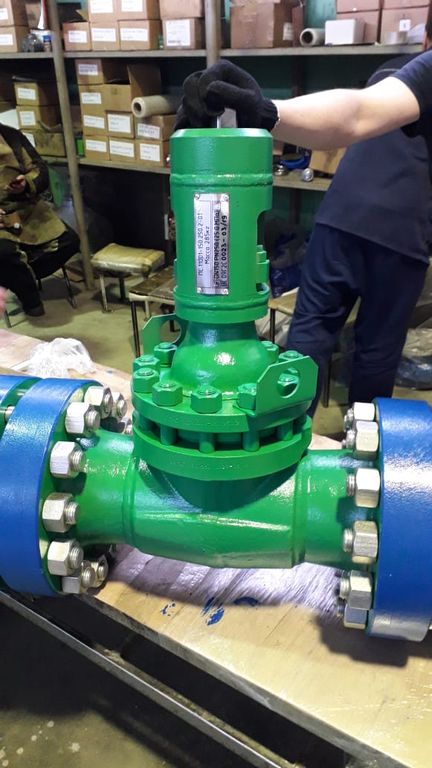

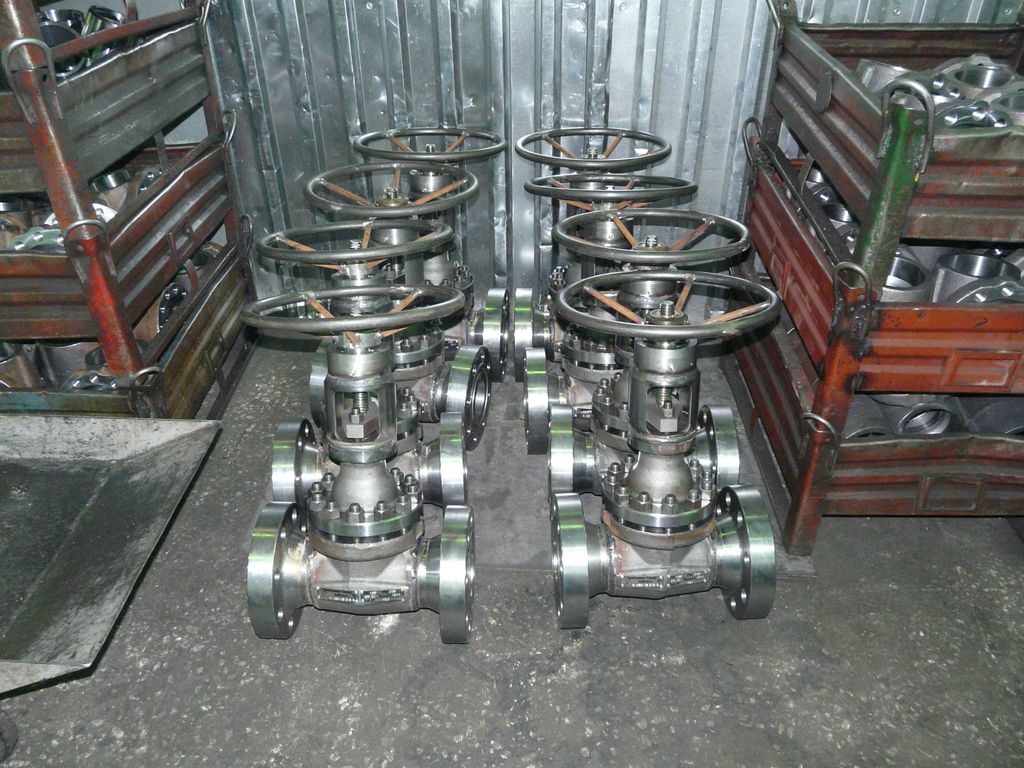

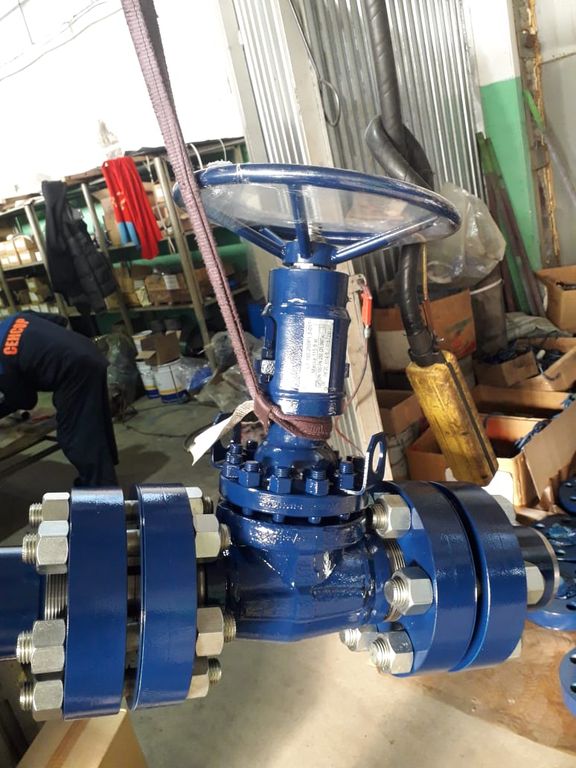

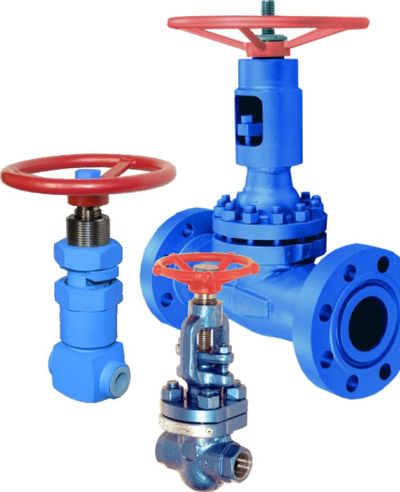

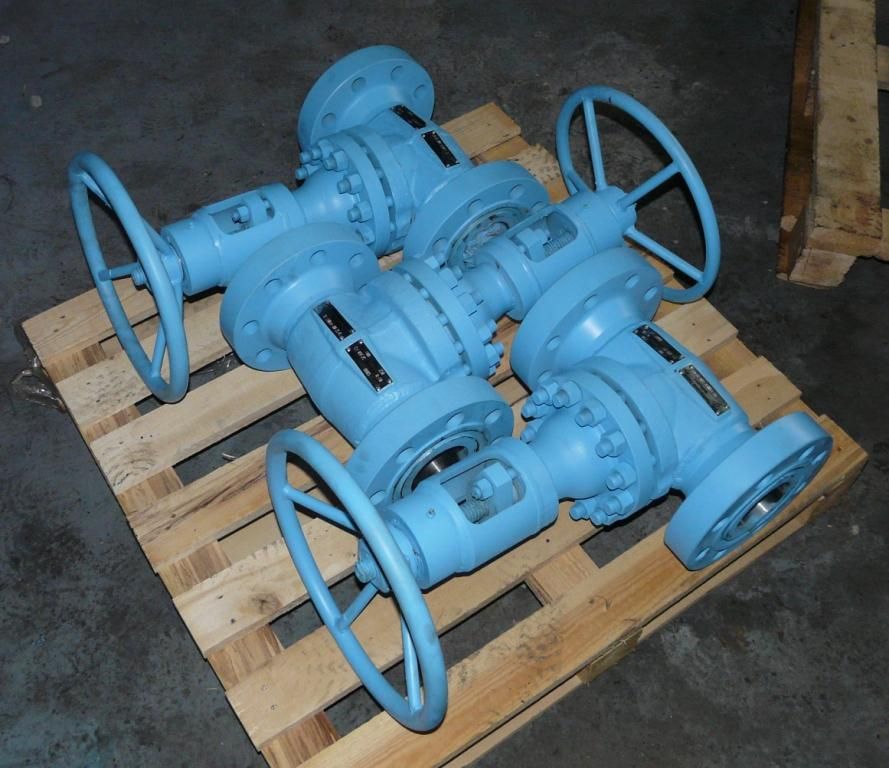

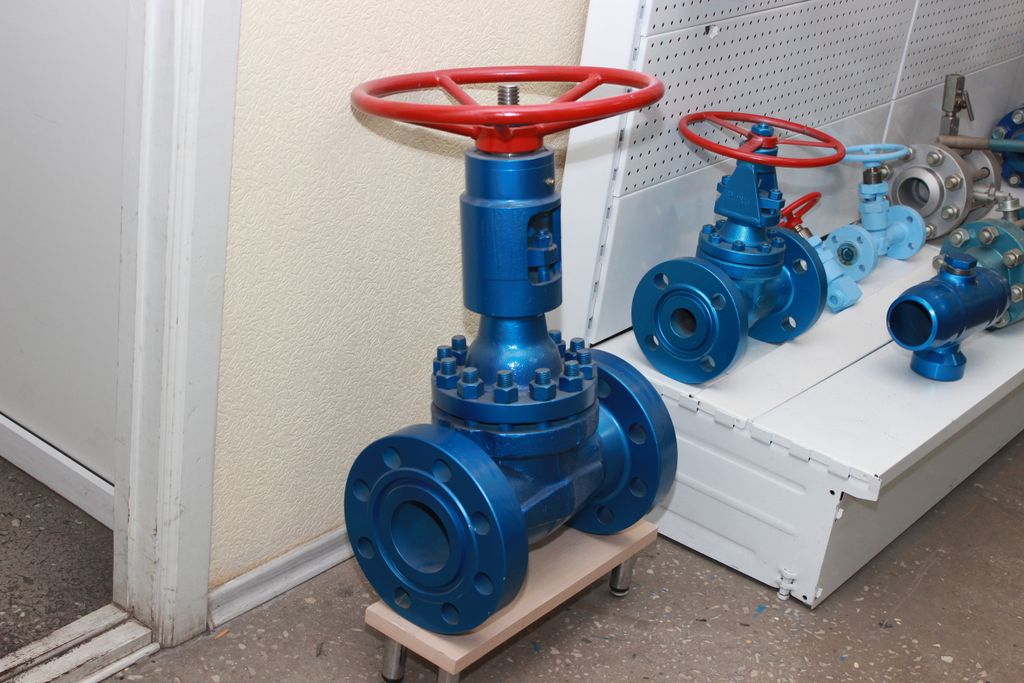

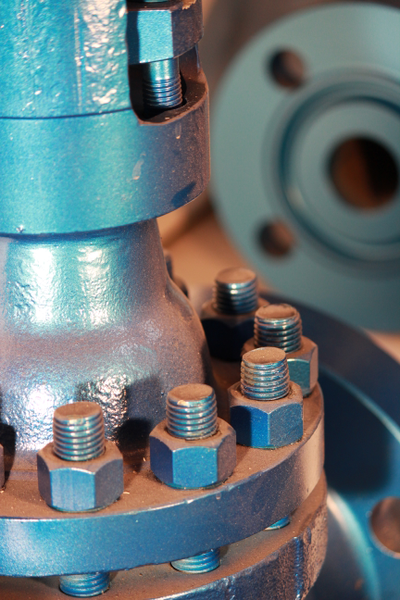

Задвижки клиновые кованные полнопроходные из кованных заготовок с выдвижным шпинделем, изготовленные по ТУ 3741-001-22986183-2009, предназначены для эксплуатации в качестве запорных устройств для перекрытия трубопровода на технологических линиях нефтегазодобывающей и нефтеперерабатывающей промышленности, энергетики и коммунального хозяйства.
Герметичность затвора задвижек по классу А ГОСТ Р 54 808-2011.
Проводимая среда - нефть и нефтепродукты, водогазонефтяные смеси, вода пластовая, сточная нефтепромысловая и техническая, газ.Рабочее давление: от 1,6 (16) до 25 (250) МПа (кгс/см2)
Диапазон условных проходов от 15 мм до 250 мм.
Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80, с патрубками под приварку. По требованию потребителя, задвижки во фланцевом исполнении могут комплектоваться ответными фланцами по ГОСТ 12821-80, прокладками и крепежными деталями.
Климатическое исполнение по ГОСТ 15150-69 У (от -400 Сдо +40 0 С), ХЛ (от -600 Сдо +400 С).
Категория размещения 1 (эксплуатация на открытом воздухе) по ГОСТ 15150-69.
Температура проводимой среды не выше 565 0 С. Направление подачи среды - любое.
Установочное положение задвижек - любое, удобное для монтажа и эксплуатации.
Управление задвижки - ручное маховиком, электроприводом.
Усилие на маховике задвижки при рабочем давлении при управлении задвижкой не более 45 кгс.

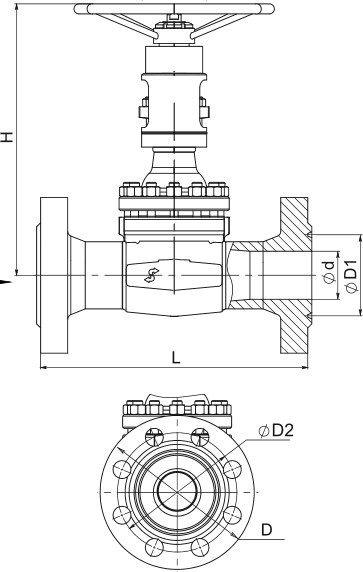

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КЛИНОВЫХ ЗАДВИЖЕК ПС.11001
|
Dn, мм |
|
Pn,мпа (кг\см2) |
d,mm |
|
D,mm |
|
D1,mm |
|
D2, mm |
L,mm |
|
L1,mm |
|
H,mm |
|
|
15 |
10(100) 16(160) 25(250) |
15 |
105 105 120 |
35 35 39,67 |
75 75 82,6 |
150 216 246 |
254 328 388 |
395 395 395 |
|||||||
|
20 |
10(100) 16(160) |
20 |
125 125 130 |
45 45 44,45 |
90 90 88,9 |
178 229 260 |
292 353 400 |
395 395 395 |
|||||||
|
25(250) |
|||||||||||||||
|
25 |
10(100) 16(160) 25 (250)
|
25 |
135 135 150
|
50 50 50,8
|
100 100 101, 6
|
216 254 280
|
340 378 450
|
420 420 420
|
|||||||
|
32 |
10(100) 16(160) 25(250) |
32 |
150 150 160 |
65 65 60,33 |
110 110 111,1 |
229 280 280 |
361 422 450 |
440 440 440 |
|||||||
|
40 |
10(100) 16(160) 25(250) |
40 |
165 165 180
|
75 75 68,27
|
125 125 123,8
|
241 305 305
|
387 461 495
|
440 440 440
|
|||||||
|
50 |
10(100) 16(160) 25(250) |
50 |
195 195 215 |
85 95 95,25 |
145 145 165,1 |
270 368 368 |
418 530 601 |
453 453 453 |
|||||||
|
80 |
10(100) 16(160) 25(250) |
80 |
230 230 265 |
115 130 136,53 |
180 180 203,2 |
321 381 470 |
507 573 724 |
505 505 505 |
|||||||
|
100 |
10(100) 16(160) 25(250) 25(250) |
100 |
265 265 310 265 |
145 145 161,93 145 |
210 210 241,3 210 |
359 457 546 409 |
565 669 822 685 |
542 542 542 542 |
|||||||
|
150 |
10(100) 16(160) 25(250) |
150 |
350 350 395 |
205 205 211,14 |
290 290 317,5 |
447 610 705 |
709 882 1059 |
605 605 605 |
|||||||
|
200 |
10(100) 16(160) 25(250) |
|
200
|
430 430 485 |
265 275 269,88 |
360 360 393,7 |
536 737 832 |
828 1039 1270 |
690 690 690 |
||||||
|
250 |
10(100) 16(160) 25(250) |
250 |
500 500 585 |
320 330 323,85 |
430 430 482,6 |
625 838 991 |
957 1180 1511 |
780 780 780 |
|||||||
