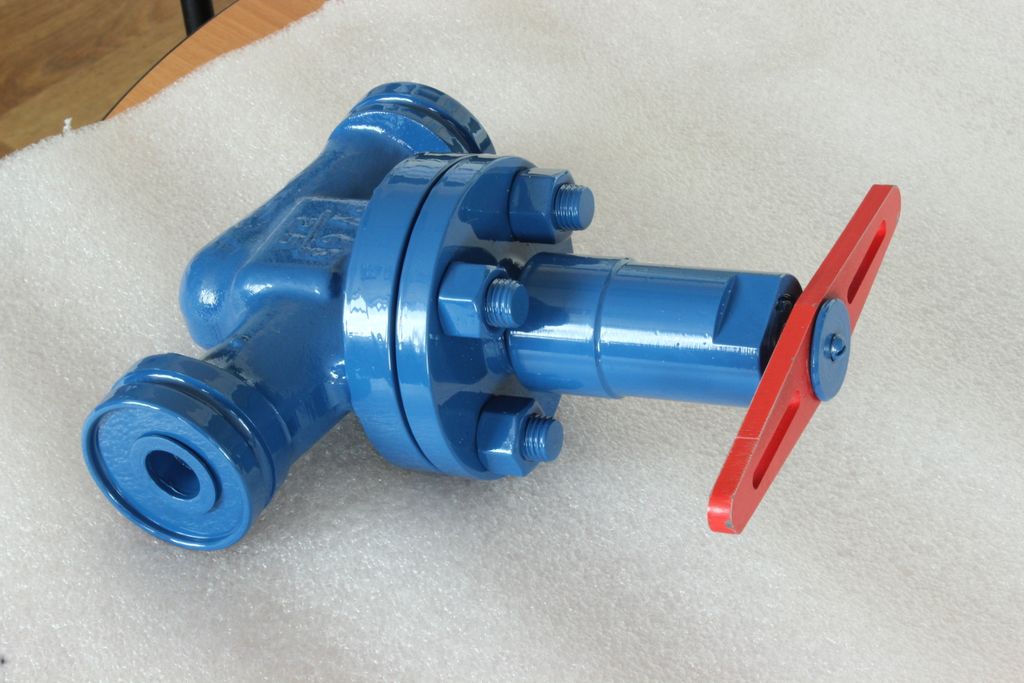

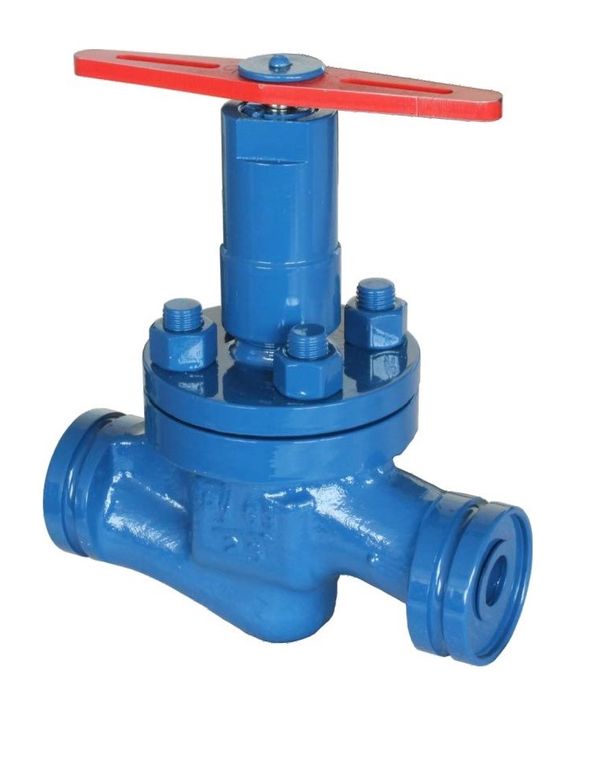

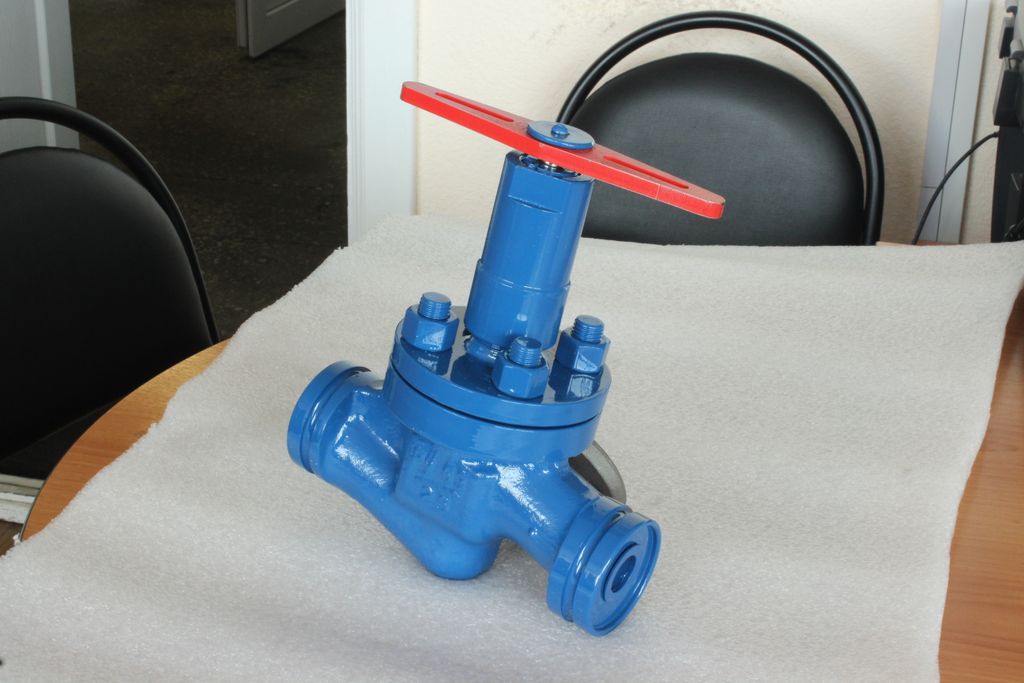

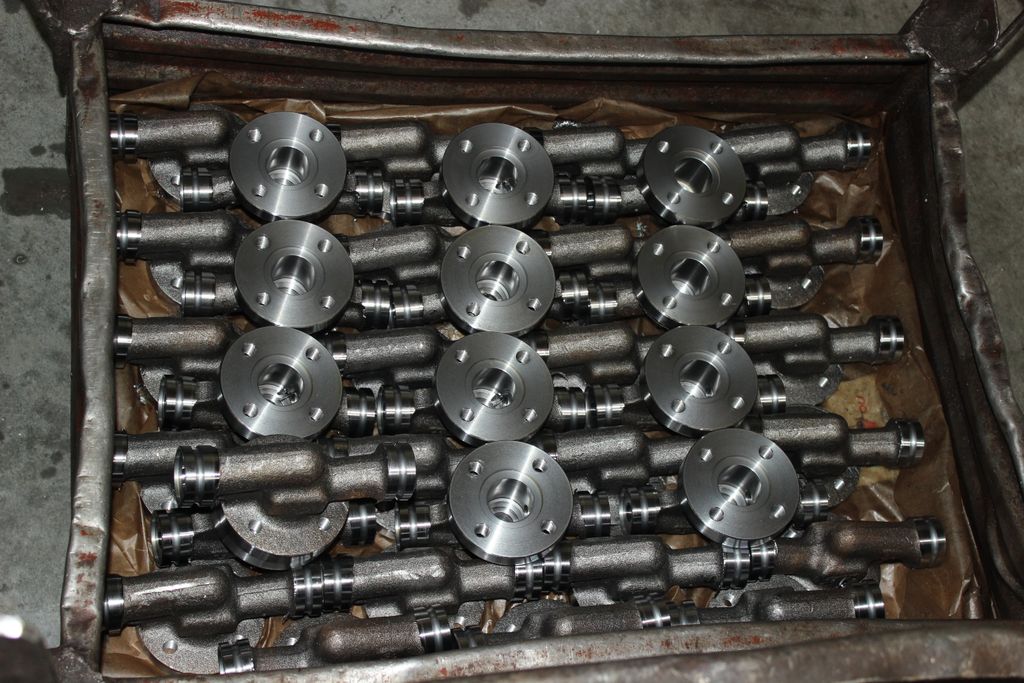

Клапаны изготовленные по ТУ 3742-001-22986183-2009 предназначены для установки в качестве запорных устройств на трубопроводах для жидких и газообразных сред. Установочное положение - любое. Направление подачи проводимой среды - под тарелку. Герметичность затвора - класс А ГОСТ Р 54 808-2011. Уплотнение в затворе металл по металлу.
Тип корпуса клапана - полнопроходной.
Диапазон условных проходов от 15 мм до 40 мм.
Рабочее давление: до 6,3 (63) МПа (кгс/см2 )
Рабочая среда: жидкие среды, в том числе нефть и нефтепродукты, водогазонефтяные смеси, агрессивные среды, вода, пар.
Температура и материал корпуса:
окружающей среды от -400 С, проводимой среды до +4000 С (сталь 20, исполнение У); окружающей среды от-6ОO С, проводимой среды до +400 0 С (стальО9Г2С, исполнение ХЛ); окружающей среды от -400 С, проводимой среды до +5600 С (сталь 15ХМ); окружающей среды от -600 С, агрессивной проводимой среды до +5600С (сталь 08Х18Н1ОТ); Категория размещения 1 (эксплуатация на открытом воздухе) по ГОСТ 15150-69.
Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80, с ответными фланцами по ГОСТ 12821-80, с патрубками под приварку стык.
Управление—ручное

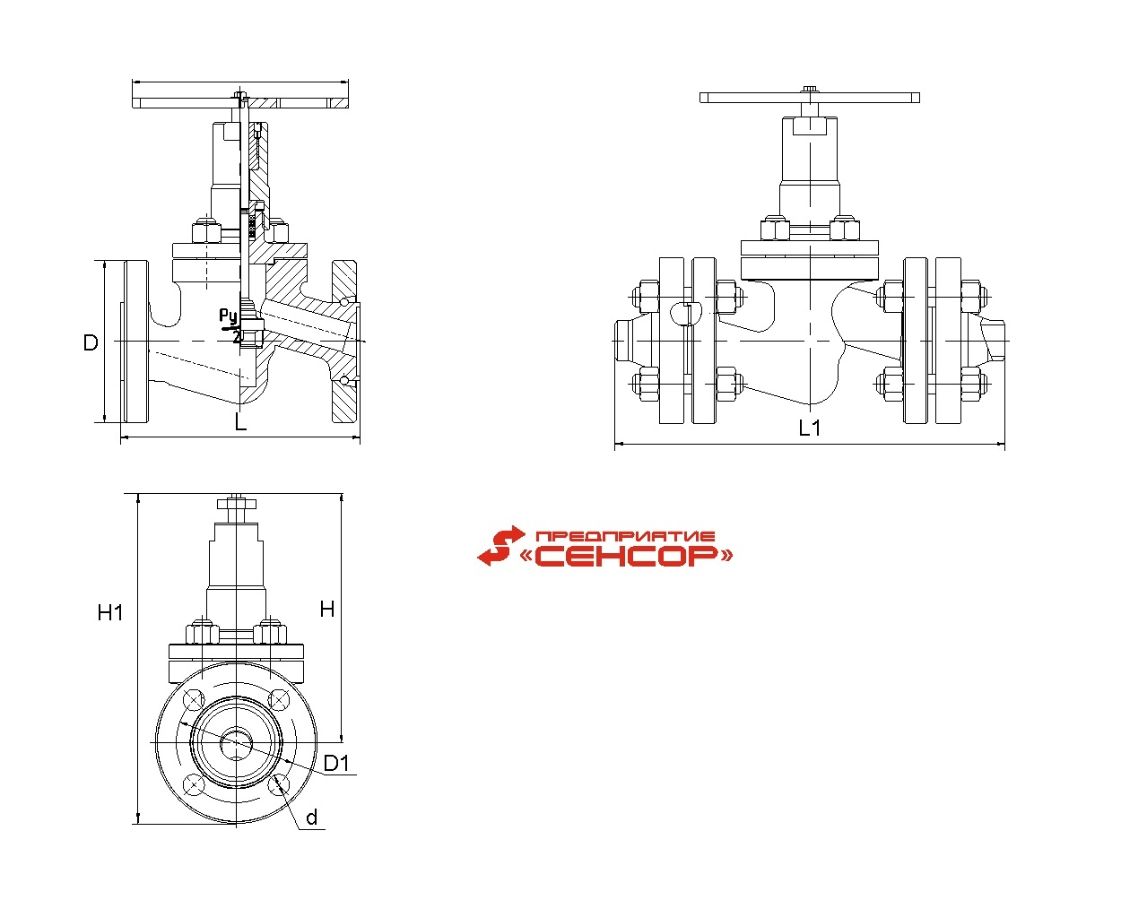

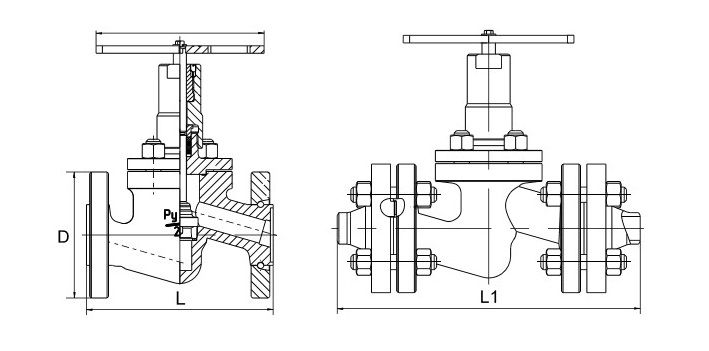

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КЛАПАНОВ ПС 21201 С ОТВЕТНЫМИ ФЛАНЦАМИ
Dn,мм |
Pn, Мпа |
Масса, кг |
||||||
1,6 ; 2,5 ; 4,0 ; 6,3 |
||||||||
D |
d |
D1 |
L |
L1 |
H |
H1 |
||
мм |
||||||||
15 |
105 |
14 |
75 |
175 |
273 |
190 |
247 |
6,83 (9,84) |
20 |
125 |
18 |
90 |
190 |
304 |
192 |
260 |
8,45 (13,81) |
25 |
135 |
18 |
100 |
200 |
318 |
202 |
270 |
10,58(17,25) |
32 |
150 |
22 |
110 |
110 |
336 |
212 |
280 |
14,32(22,36) |
40 |
165 |
22 |
125 |
125 |
335 |
224 |
300 |
17,95(26,48) |
