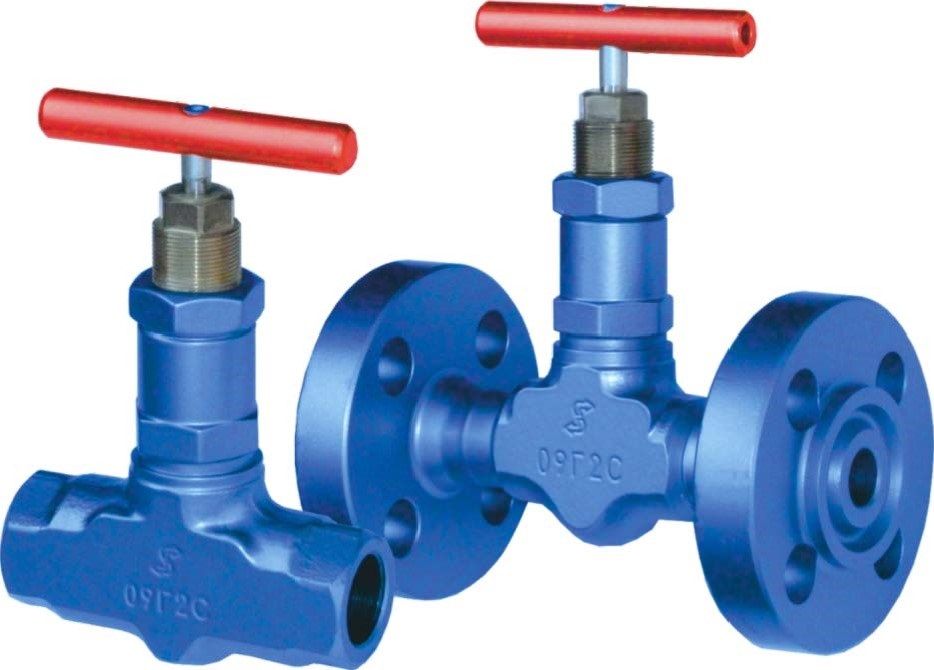

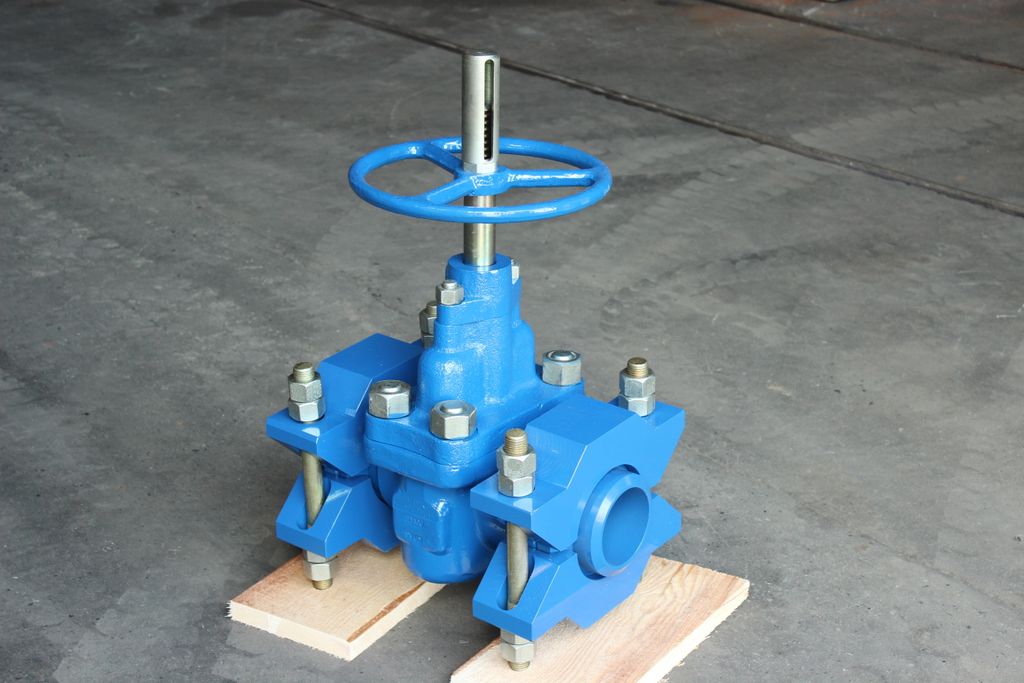

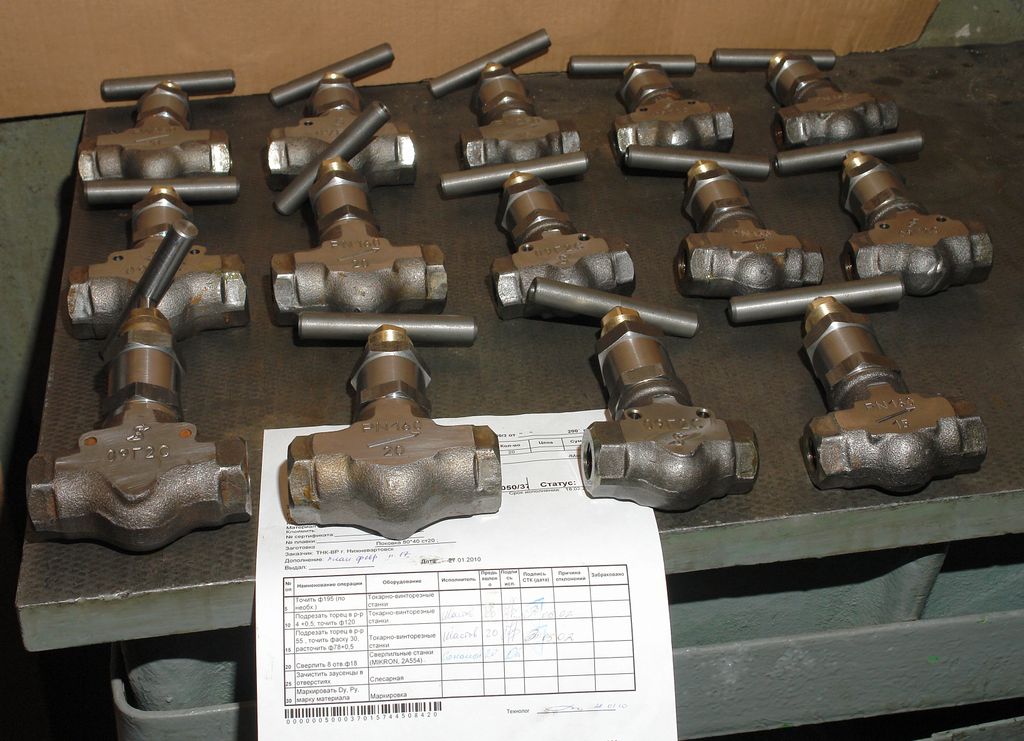

Клапаны изготовленные по ТУ 3742-001-22986183-2009 предназначены для эксплуатации в энергетическом и нефтеперерабатывающем оборудовании в качестве запорных устройств на трубопроводах для жидких сред.
Герметичность затвора клапанов по классу А ГОСТ Р 54 808-2011.
Рабочее давление: 6,3 (63); 10 (100); 16 (160); 20 (200); 25 (250) мпа (кгс/см2)
Диапазон условных проходов от 15 мм до 25 мм.
Возможно изготовление на давления 1,6...4,0 МПа
Рабочая среда: жидкие среды, в том числе нефть и нефтепродукты, водогазонефтяные смеси, агрессивные среды, вода для технических нужд, газ.
Температура рабочей среды: до +425 0 С (исполнения -00; -01); до +565 0 С (исполнения -02; -10).
Климатическое исполнение по ГОСТ 15150-69: У (от -400Сдо +40 0 С), ХЛ (от +40 0 0. Категория размещения 1 по ГОСТ 15150-69.

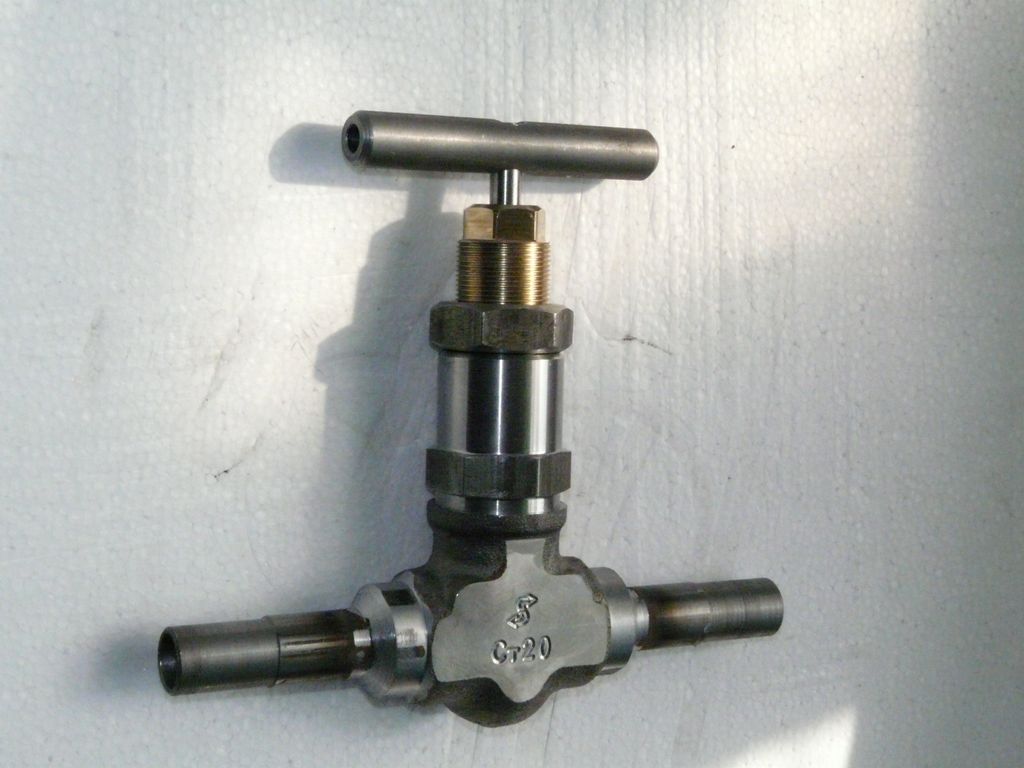

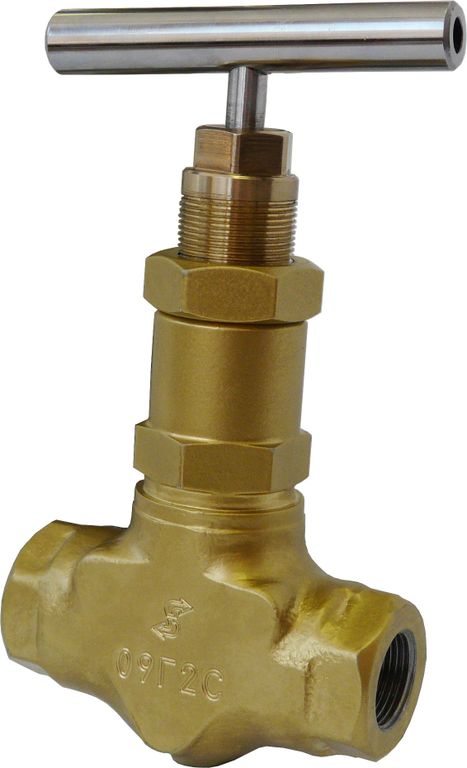

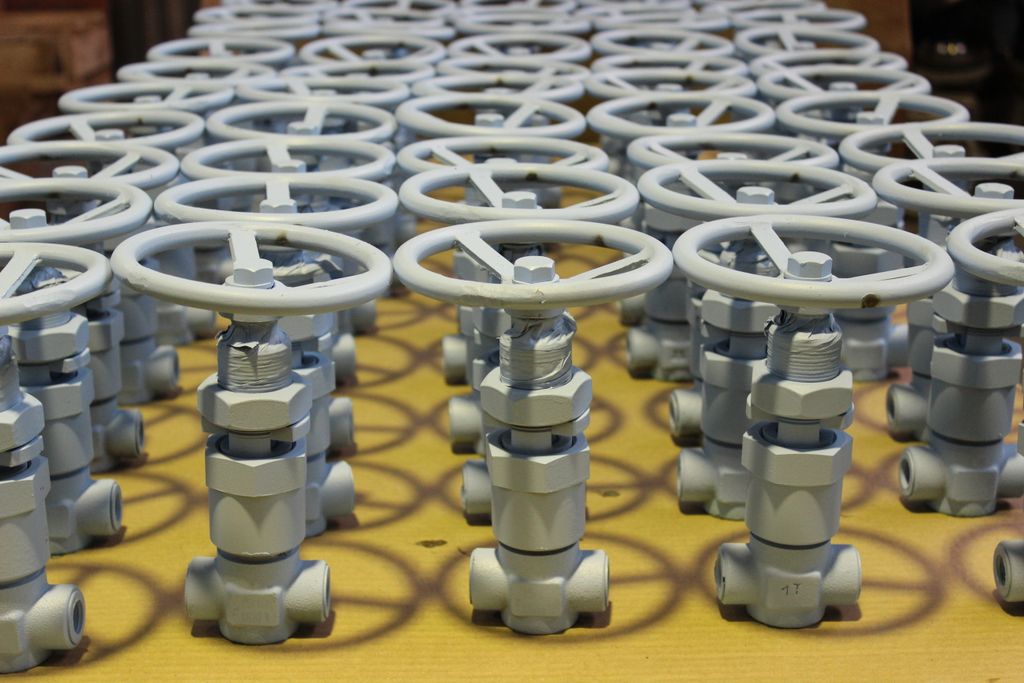

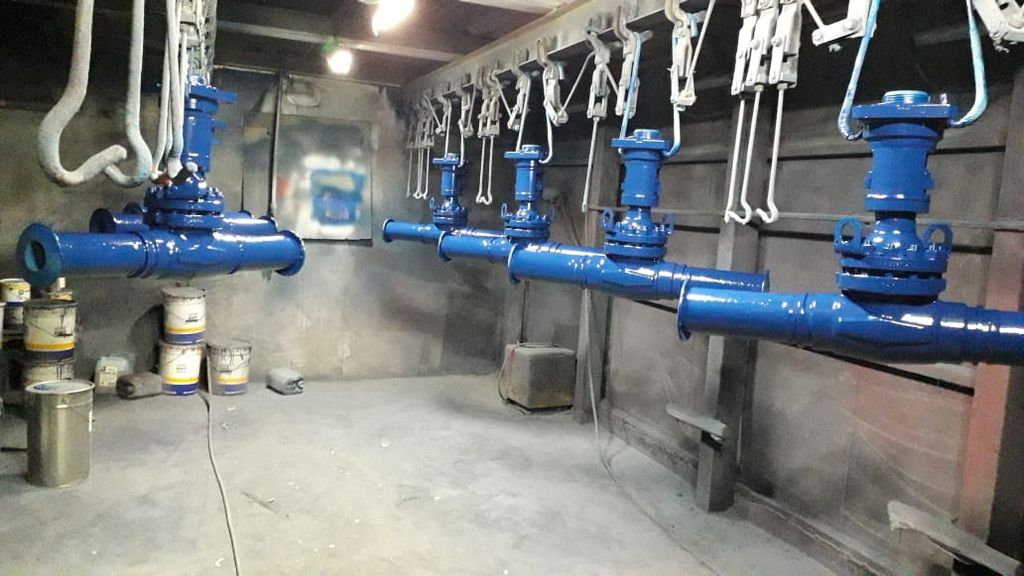

Присоединение к трубопроводу: под приварку; муфтовое; фланцевое.
Управление — ручное, электроприводом.
По требованию заказчика клапаны могут комплектоваться ответными фланцами по ГОСТ 12821-80, прокладками и крепежными деталями.

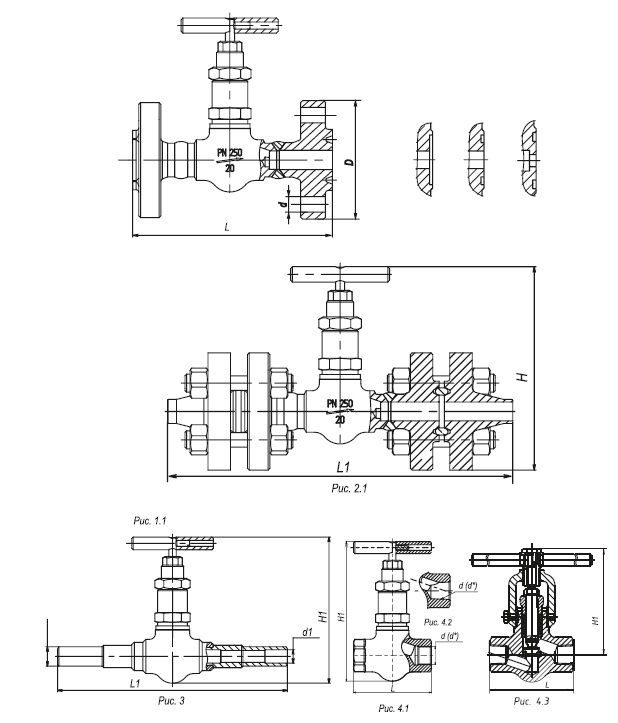

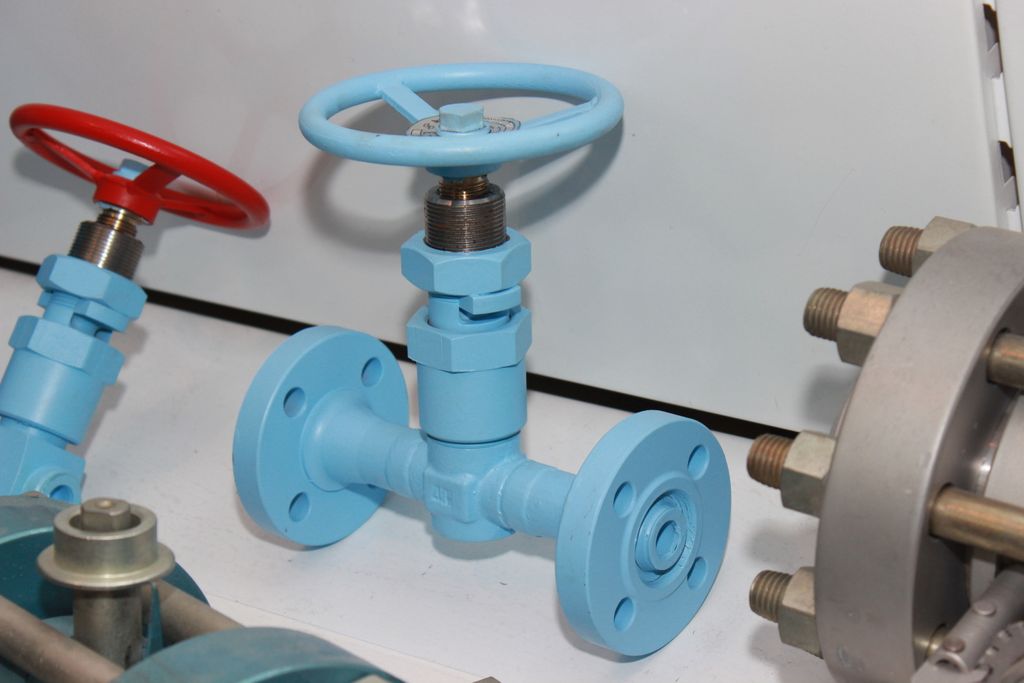

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ЗАПОРНЫХ ФЛАНЦЕВЫХ КЛАПАНОВ ПС.21006
Dn, mm |
D |
d |
L |
L1* |
H |
Масса кг (С ответными фланцами) |
мм |
||||||
Pn, Мпа 6.3 ; 10.0 ; 16.0 |
||||||
15 |
105 |
14 |
134 |
240(248) |
215 |
4.16(983) |
20 |
125 |
18 |
158 |
276(284) |
225 |
5.77(13.0) |
25 |
135 |
18 |
164 |
292(300) |
230 |
6.00(13.3) |
Pn, Мпа 20 |
||||||
15 |
120 |
22 |
180 |
288(298) |
223 |
5.76(13.10) |
20 |
130 |
22 |
180 |
294(304) |
227 |
7.05(15.56) |
25 |
150 |
26 |
195 |
310(320) |
237 |
8.34(16.03) |
Pn, Мпа 25 |
||||||
15 |
120 |
22 |
180 |
(326) |
223 |
5.69(13.14) |
20 |
130 |
22 |
220 |
(384) |
227 |
7.38 (16.11) |
25 |
150 |
25 |
230 |
(415) |
237 |
10.13(23.97) |
